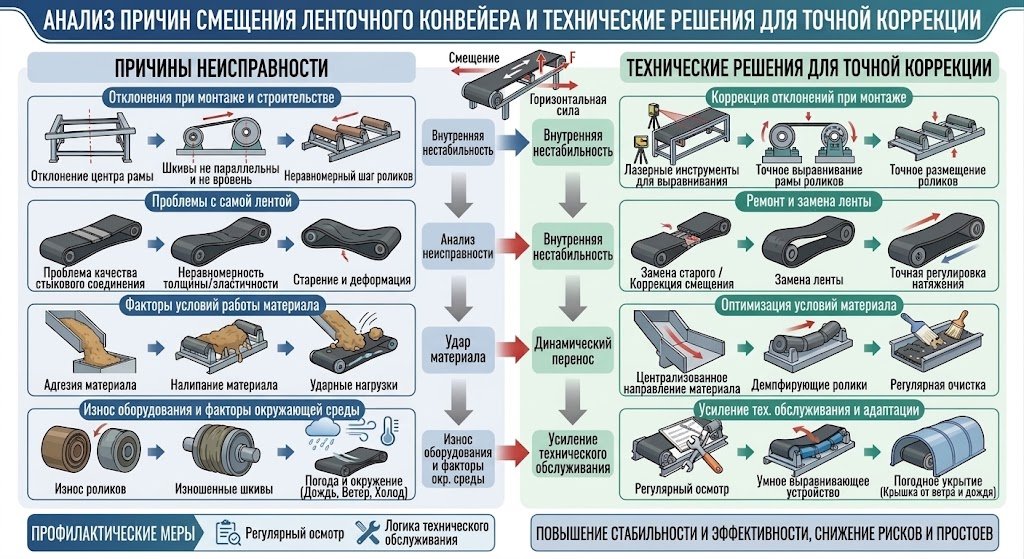

Анализ причин возникновения отклонения ленты конвейера и исследование технических решений по точной коррекции

        Ленточные конвейеры являются основным оборудованием для транспортировки сыпучих материалов в таких отраслях промышленности, как горнодобывающая, строительных материалов, химическая, электроэнергетическая и портовое хозяйство. Они обладают преимуществами непрерывной подачи, большой производительности, низкого энергопотребления и высокой стабильности, и являются ключевым элементом промышленных автоматизированных транспортных систем. В процессе длительной непрерывной эксплуатации отклонение ленты (сход ленты с трассы) является наиболее частой и типичной неисправностью ленточных конвейеров. Сход ленты не только вызывает износ кромок, разрывы, ускоренное старение ленты и сокращение срока службы оборудования, но также приводит к просыпанию материала, снижению эффективности транспортировки, перегрузке электродвигателей и другим проблемам. В тяжёлых случаях это может вызвать остановку оборудования и аварии, напрямую влияя на непрерывность и стабильность производственной линии.

        На основе опыта эксплуатации в промышленных условиях, в данной статье систематически анализируются различные основные причины схода ленты конвейера и предлагаются точные, практически реализуемые решения по коррекции, а также меры постоянного контроля и профилактики, что служит техническим справочным материалом для технического обслуживания, диагностики неисправностей и оптимизации оборудования промышленных ленточных конвейеров.

I. Основной принцип схода ленты конвейера

        Основным условием нормальной работы ленточного конвейера является равенство нулю равнодействующей поперечных сил, действующих на ленту, и совпадение осевой линии ленты с осевой линией рамы. Говоря кратко, основной причиной схода ленты является неравномерное распределение поперечных сил на ленту. Когда возникают различия в натяжении, трении и опорных силах по обеим сторонам ленты, она смещается в сторону с большей силой или более сильным трением, причём тенденция к смещению со временем усиливается, формируя устойчивый сход ленты.

        В реальных условиях эксплуатации сход ленты редко вызывается каким-либо одним фактором; чаще всего он является результатом наложения множества факторов, таких как погрешности монтажа, износ оборудования, состояние транспортируемого материала и воздействие окружающей среды. Поэтому требуется точная классификация причин, целенаправленное обследование и устранение неисправностей в соответствии с конкретными источниками проблемы.

II. Классификационный анализ основных причин схода ленты конвейера

    1. Погрешности монтажа и строительства: врождённые скрытые риски схода ленты

        Несоответствие точности монтажа установленным требованиям является основной причиной схода ленты на начальном этапе ввода конвейера в эксплуатацию, относится к структурным врождённым проблемам оборудования и является наиболее фундаментальным триггером неисправностей.

        (1).Погрешность монтажа рамы: Смещение продольной осевой линии рамы конвейера, перекос рамы, неровность передней и задней частей рамы по высоте напрямую приводят к смещению монтажных баз роликоопор и барабанов. В процессе работы ленты высота опор по обеим сторонам становится неодинаковой, что вызывает дисбаланс сил и провоцирует сход ленты.

        (2).Нестандартный монтаж барабанов: Оси приводного и отклоняющего барабанов не перпендикулярны осевой линии рамы, превышены допустимые отклонения по высоте между двумя концами барабанов. При огибании лентой барабанов возникает неравномерное распределение      поперечных сил, что приводит к одностороннему устойчивому сходу ленты; одновременно смещение осевой линии барабанов нарушает распределение натяжения ленты, усугубляя амплитуду схода.

        (3).Смещение при монтаже роликоопор: Неравномерное расстояние между группами роликоопор, наклон роликоопор с одной стороны, разная высота — всё это не позволяет обеспечить равномерную опору для ленты. В процессе работы лента постоянно отклоняется влево-вправо, формируя периодический сход ленты.

    2.Проблемы, связанные с самой лентой: дисбаланс гибкого транспортного элемента

        Как гибкий транспортный элемент, аномалии в собственных характеристиках и состоянии ленты являются важной причиной схода, что часто наблюдается при длительной эксплуатации оборудования или после старения ленты.

        (1).Дефекты качества и стыковки ленты: Несоответствие производственных технологий ленты требованиям, неодинаковая толщина, эластичность и твёрдость по обеим сторонам, что приводит к разной степени удлинения при работе; неровная стыковка соединений, смещение осевой линии стыка, перекос соединения вызывают неравномерное кольцевое натяжение ленты и устойчивое смещение в одну сторону при работе.

        (2).Старение и деформация ленты: Длительная работа под нагрузкой, воздействие солнечного света и дождя, абразивный износ от материала приводят к локальному старению, ослаблению и деформации      ленты. Появляется одностороннее ослабление, дефекты кромок от износа, нарушается общий баланс ленты, что вызывает нерегулярный сход.

        (3).Неравномерное натяжение ленты: Неправильная регулировка натяжного устройства приводит к неодинаковому натяжению ленты слева и справа. На более ослабленной стороне лента склонна к смещению и колебаниям, на более натянутой стороне сила трения чрезмерно велика, возникает разница сил, провоцирующая сход ленты.

    3. Факторы, связанные с состоянием транспортируемого материала: динамические помехи при работе

        Нестабильность условий транспортировки материала является наиболее распространённой причиной схода ленты в полевых условиях эксплуатации. Такой сход часто носит периодический или внезапный характер и легко упускается из виду.

        (1).Эксцентричная подача материала: Смещение положения загрузочного отверстия, перекос направляющего жёлоба приводят к тому, что материал не попадает в центр ленты, а длительное время      накапливается на одной стороне ленты. Нагрузка на этой стороне становится больше, чем на другой, и лента под действием разницы сил тяжести смещается в сторону более нагруженной стороны.

        (2).Неоднородность влажности и гранулометрического состава материала: Влажные материалы легко прилипают к поверхности ленты, роликоопор и барабанов, вызывая локальное налипание и      образование отложений, что делает опорную поверхность ленты неровной. Неравномерный гранулометрический состав, скопление крупных кусков на одной стороне могут мгновенно нарушить баланс сил, действующих на ленту, и вызвать моментальный сход.

        (3).Смещение под действием удара материала: При чрезмерной высоте падения материала      возникают поперечные ударные силы, толкающие ленту в одну сторону. Длительное воздействие таких ударов формирует устойчивую тенденцию к сходу.

    4.Износ оборудования и факторы окружающей среды: приобретённые триггеры эксплуатационных неисправностей

        Длительный эксплуатационный износ оборудования и сложные условия на площадке постепенно нарушают сбалансированное состояние работы конвейера и провоцируют сход ленты.

        (1).Износ и заклинивание компонентов: Повреждение, заклинивание, отказ вращения подшипников роликоопор, когда роликоопоры с одной стороны не вращаются или отстают по скорости вращения, увеличивается разница сил трения между двумя сторонами ленты, и она смещается в сторону      большего трения. Локальный износ, отложения, коррозия на поверхности барабанов, неравномерная шероховатость поверхности также усугубляют  дисбаланс сил.

        (2).Воздействие окружающей среды: В условиях открытой площадки, при запылённости и дожде, пыль и песок налипают на компоненты оборудования, создавая неравномерное сопротивление   движению. Сильный ветер может создавать поперечное усилие на ненагруженную ленту, вызывая сход. Низкие температуры приводят к затвердеванию ленты, снижению эластичности, нарушению гибкости, что значительно увеличивает вероятность отклонения.

III. Целевые технические решения по коррекции схода ленты

        На основе вышеуказанных причин схода ленты, следуя принципу устранения неисправностей «сначала простое, затем сложное; сначала динамическое, затем статическое; сначала регулировка, затем замена», разработаны практически реализуемые решения по коррекции, адаптированные к различным условиям эксплуатации и различным типам неисправностей, связанных со сходом ленты.

    1.Исправление погрешностей монтажа и восстановление базовых параметров оборудования

        Для врождённого схода ленты, вызванного неправильным монтажом, основным подходом является восстановление базовых параметров оборудования и обеспечение соосности и горизонтальности рамы, барабанов и роликоопор.

        (1).Коррекция рамы: Использовать лазерный калибратор для повторной проверки продольной осевой линии рамы. Произвести регулировку, усиление и выравнивание перекошенной, смещённой      или неровной рамы, чтобы обеспечить горизонтальность и прямолинейность всей рамы, устранив фундаментальные отклонения.

        (2).Точная регулировка барабанов: Откорректировать монтажное положение приводного и отклоняющего барабанов, чтобы обеспечить перпендикулярность осей барабанов осевой линии рамы и горизонтальность обоих концов. Для одностороннего схода ленты можно выполнить тонкую регулировку положения опорных подшипников барабана, смещая их в направлении, противоположном сходу, чтобы компенсировать разницу поперечных сил и обеспечить центрирование ленты.

        (3).Регулировка роликоопор: Произвести  единообразную коррекцию монтажного положения всех групп роликоопор, обеспечив их горизонтальность и равномерный шаг. Своевременно отрегулировать, закрепить и заменить повреждённые роликоопоры, имеющие наклон или разницу по высоте, чтобы гарантировать равномерную опору ленты на всём протяжении.

    2.Ремонт или замена ленты и балансировка натяжения

        Для схода ленты, вызванного дефектами самой ленты или неравномерным натяжением, основное внимание уделяется оптимизации состояния ленты и балансировке кольцевого натяжения.

        (1).Осмотр и замена ленты: Перекроить и заново срастить ленту с перекошенными или смещёнными стыками, обеспечив ровную стыковку и совмещение осевых линий. Своевременно полностью заменить      ленту с признаками старения, деформации или серьёзного износа кромок, выбирая качественную ленту с равномерной эластичностью и толщиной по обеим сторонам, чтобы исключить проблему неравномерного распределения сил на источнике.

        (2).Точная регулировка натяжения: С помощью натяжного устройства симметрично отрегулировать натяжение ленты, обеспечив одинаковое усилие натяжения с левой и правой сторон, чтобы избежать чрезмерного ослабления или перетяжки с одной стороны. Динамически подстраивать натяжение в зависимости от нагрузки, поддерживая сбалансированное натяжение ленты как в холостом, так и в рабочем режиме, предотвращая сход, вызванный дисбалансом натяжения.

    3.Оптимизация условий транспортировки материала и устранение динамических помех

        Для схода ленты, вызванного эксцентричной подачей материала, ударными нагрузками и налипанием материала, реализовать динамическую коррекцию путём оптимизации конструкции загрузочного узла и регулирования состояния материала.

        (1).Коррекция центра подачи материала: Отрегулировать положение и угол загрузочного отверстия и направляющего жёлоба, установить центрирующие направляющие устройства, чтобы обеспечить точное попадание материала на осевую линию ленты и предотвратить одностороннее скопление      материала. Оптимизировать уплотнительную конструкцию направляющего жёлоба для уменьшения просыпания и смещения материала.

        (2).Модернизация для снижения ударных нагрузок: Для точек загрузки с чрезмерной высотой      падения установить буферные роликоопоры и буферные щитки для снижения поперечных ударных сил при падении материала, предотвращая мгновенное смещение ленты. Своевременно удалять налипший влажный материал и отложения с поверхности ленты, роликоопор и барабанов, обеспечивая гладкую и      равномерную контактную поверхность.

        (3).Регулирование состояния материала: Строго контролировать гранулометрический состав материала, избегая транспортировки крупнокускового материала в больших объёмах, снижая   односторонние ударные нагрузки и стабилизируя сбалансированное состояние работы ленты.

    4. Усиление технического обслуживания и адаптация к условиям окружающей среды

        Для схода ленты, вызванного износом оборудования и воздействием окружающей среды, основное внимание уделяется регулярному техническому обслуживанию и модернизации оборудования с целью повышения стабильности работы.

        (1).Регулярный осмотр и замена компонентов: В ходе ежедневных осмотров своевременно      заменять заклинившие, повреждённые или издающие посторонние шумы роликоопоры и подшипники. Регулярно очищать барабаны от налипшего материала и шлифовать корродированные и изношенные участки, обеспечивая плавное вращение всех вращающихся компонентов с равномерным      сопротивлением.

        (2).Установка интеллектуальных корректирующих устройств: Для конвейеров с частым сходом ленты или сложными условиями эксплуатации устанавливать полностью автоматические гидравлические корректоры и самоустанавливающиеся группы роликоопор. При возникновении смещения ленты эти устройства могут автоматически определять и в реальном времени выполнять регулировку, обеспечивая динамическую интеллектуальную коррекцию и значительно снижая вероятность схода ленты.

        (3).Модернизация для адаптации к условиям окружающей среды: Для оборудования, работающего на открытом воздухе, установить защитные устройства от дождя, ветра и пыли, чтобы  снизить воздействие ветра, дождя и пыли на работу ленты. Для низкотемпературных условий выбирать морозостойкую ленту, чтобы избежать затвердевания и деформации, обеспечивая адаптацию к сложным условиям на площадке.

IV. Рекомендации по постоянному контролю и оптимизации технического обслуживания

        Предотвращение схода ленты конвейера имеет первостепенное значение, а ключевым фактором является регулярное техническое обслуживание. По сравнению с устранением последствий после возникновения неисправности, своевременная профилактика позволяет значительно снизить частоту отказов оборудования и затраты на техническое обслуживание. Во-первых, необходимо создать систему регулярных осмотров с акцентом на проверку состояния центровки ленты, износа компонентов, положения падения материала и натяжения, обеспечивая раннее обнаружение и своевременную корректировку. Во-вторых, после ремонта оборудования или замены ленты обязательно проводить калибровочные испытания центровки и выполнять пробный пуск на холостом ходу перед вводом в эксплуатацию под нагрузкой. В-третьих, для особых условий эксплуатации оптимизировать конструкцию оборудования, устанавливая вспомогательные устройства направления потока, амортизации и коррекции, повышая устойчивость оборудования к сходу ленты на аппаратном уровне. В-четвёртых, стандартизировать рабочие процедуры операторов, избегая перегрузок и эксцентричной загрузки, сокращая случаи схода ленты, вызванные человеческим фактором и отклонениями в режиме работы.

V. Заключение

        Сход ленты конвейера является результатом совместного действия множества факторов, при этом его сущностной основой является дисбаланс поперечных сил, действующих на ленту. Пять основных причин — это погрешности монтажа, дефекты ленты, условия транспортировки материала, износ оборудования и воздействие окружающей среды. В промышленном производстве необходимо отказаться от экстенсивного подхода к обслуживанию, основанного на «однократной тонкой настройке», и создать комплексную систему эксплуатации и технического обслуживания, построенную на принципах «выявления причин, целенаправленного устранения, постоянного контроля и интеллектуальной оптимизации». Путём точного определения источников неисправностей, реализации целенаправленных решений по коррекции, усиления повседневного управления эксплуатацией и обслуживанием, а также оптимизации конструкции оборудования можно полностью устранить проблему схода ленты конвейера, эффективно повысить стабильность работы и эффективность транспортировки, снизить износ оборудования и затраты на простои, обеспечив надёжную основу для безопасной, эффективной и непрерывной работы промышленных производственных линий.
